qemu搭建arm开发环境

第一部分

第一步

Windows下QEMU安装文件:链接：https://pan.baidu.com/s/1mLw4pqdp9Q8JxYkrXRfbbg 提取码：3qq4

下载上述两个文件,并安装QEMU后,运行如下命令:

1	"C:\Program Files\qemu\qemu-system-arm.exe" -M versatilepb -m 16 -kernel vmlinuz-qemu-arm-2.6.20 -append "clocksource=pit quiet rw"

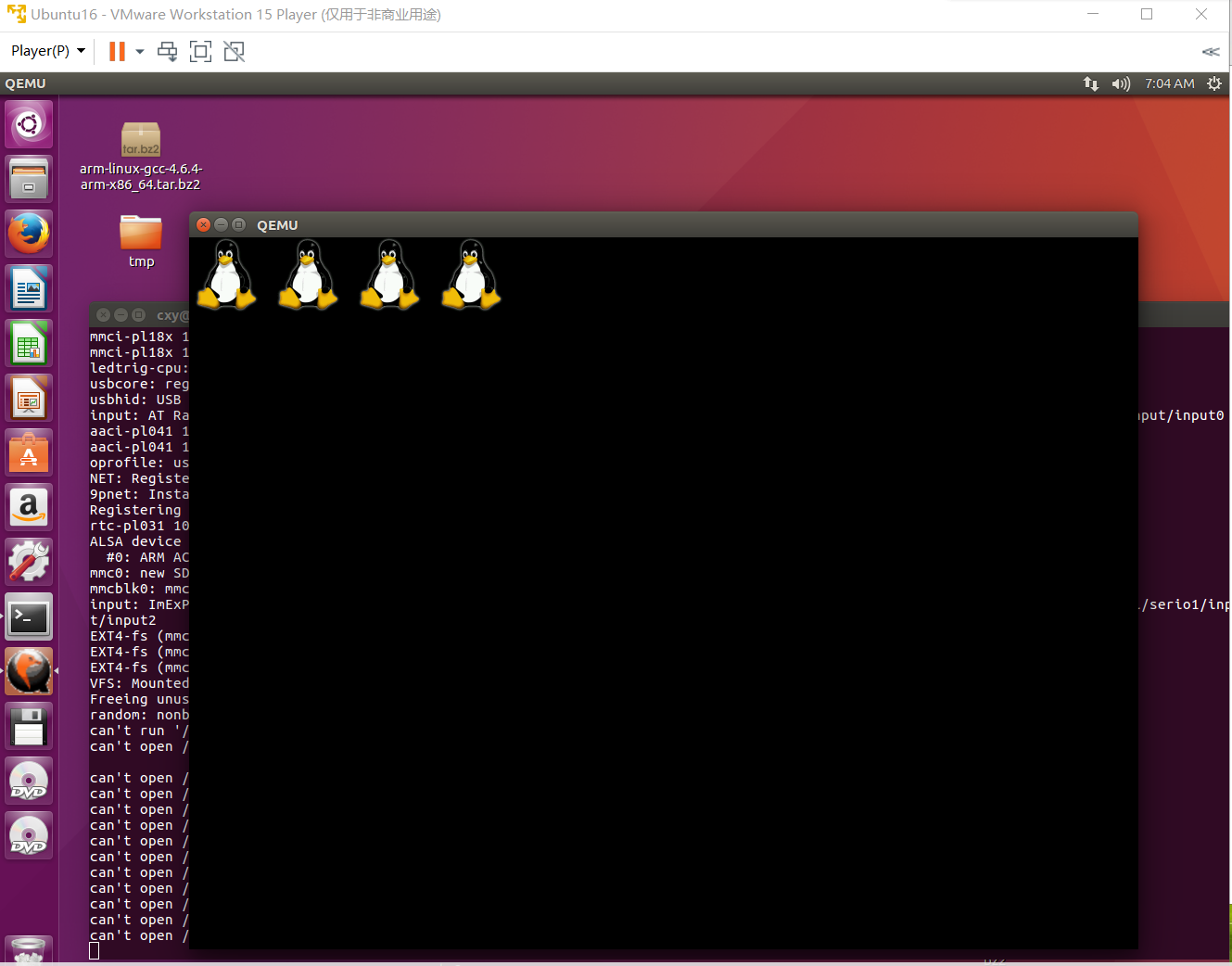

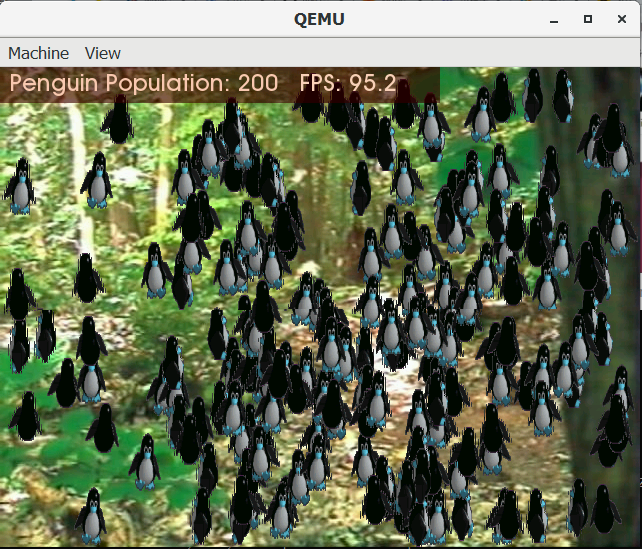

一堆企鹅

第二步

ubuntu 18 文件系统下载地址如下:链接：https://pan.baidu.com/s/1qYmiqvL6nPx3LY8gDIylIw 提取码：68lc

内核与DTB文件下载地址如下:链接：https://pan.baidu.com/s/1WmRMtAxddu69SbaUqRma8Q 提取码：up22

下载上述文件,解压缩文件系统,和内核文件以及DTB文件放在同一个目录,然后运行如下命令:

"C:\Program Files\qemu\qemu-system-arm.exe" -M vexpress-a9 -m 1024M -kernel zImage -dtb vexpress-v2p-ca9.dtb -append "root=/dev/mmcblk0 rw console=ttyAMA0" -sd rootfsubuntu18lxde.ext3 -serial stdio -smp 4

结果

第二部分

第一步

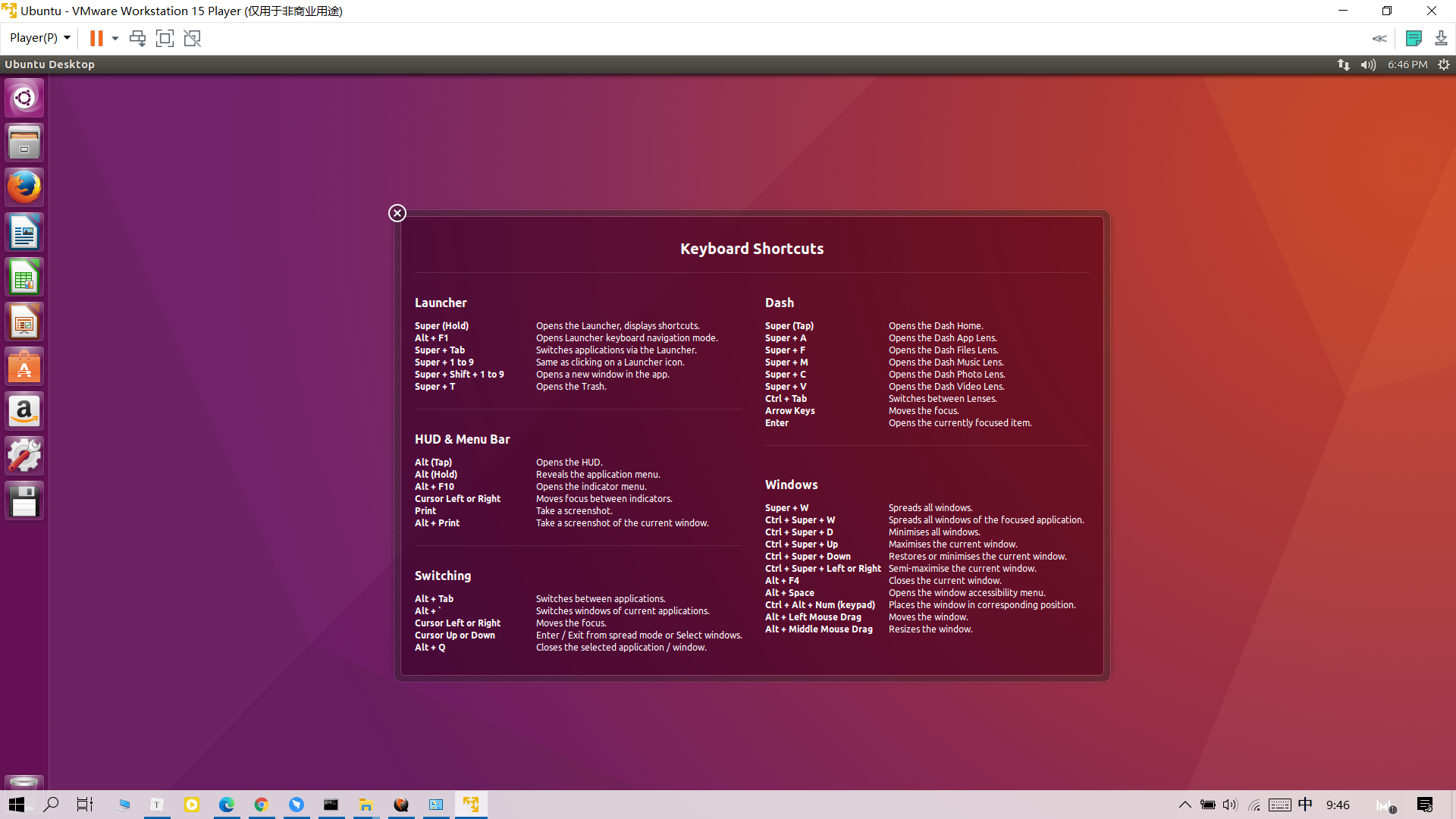

启动ubuntu

用户cxy 密码123456

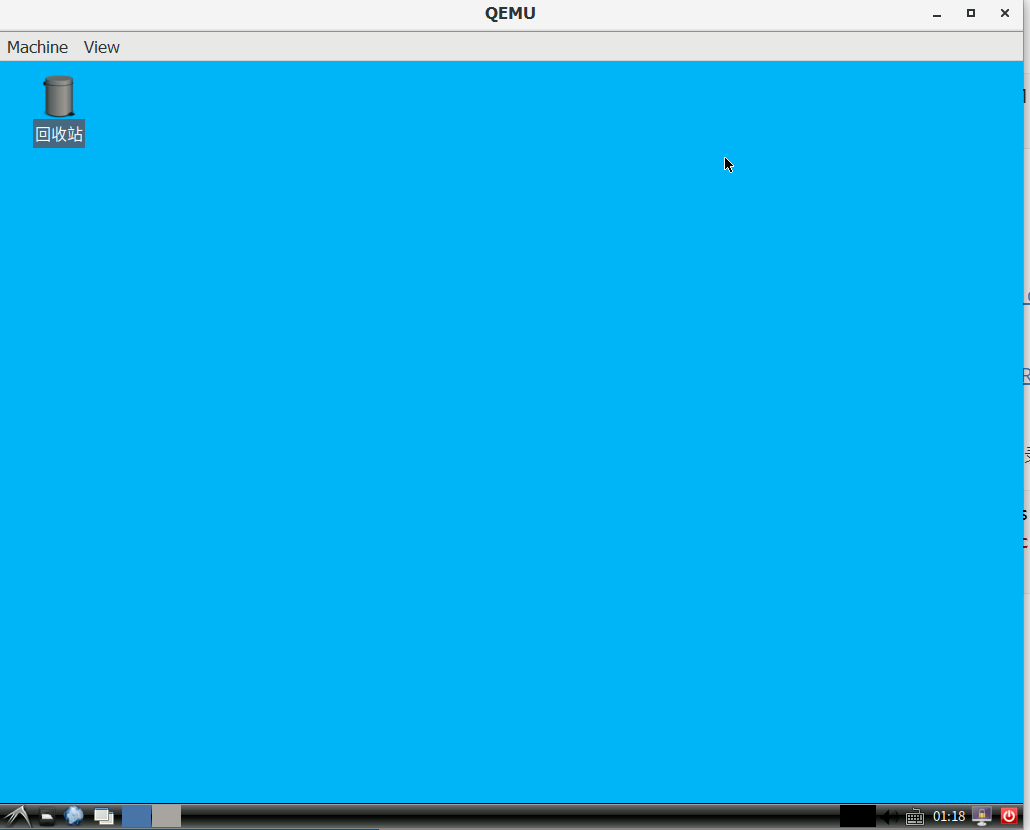

结果

第二步/这部分根据实际情况

建立文件夹并解压缩gcc文件

cxy@ubuntu:~/Desktop/src$ ls
arm-linux-gcc-4.6.4-arm-x86_64.tar.bz2
cxy@ubuntu:~/Desktop/src$ mkdir tmp
cxy@ubuntu:~/Desktop/src$ cd tmp
cxy@ubuntu:~/Desktop/src/tmp$ tar jxvf ../arm-linux-gcc-4.6.4-arm-x86_64.tar.bz2

下载成功后,解压缩,然后将opt/TuxamitoSoftToolchains/arm-arm1176jzfssf-linux-gnueabi/gcc-4.6.4下的所有文件复制到新建的目录/usr/local/arm/gcc-4.6.4/下面.

sudo mkdir /usr/local/arm/gcc-4.6.4/

mkdir tmp

cd tmp

tar jxvf ../arm-linux-gcc-4.6.4-arm-x86_64.tar.bz2

sudo cp -rf opt/TuxamitoSoftToolchains/arm-arm1176jzfssf-linux-gnueabi/gcc-4.6.4/* /usr/local/arm/gcc-4.6.4/

第三步

配置环境变量

1 2	export PATH=$PATH:/usr/local/arm/gcc-4.6.4/bin export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/arm/gcc-4.6.4/lib

第四步

执行命令

1	arm-none-linux-gnueabi-gcc --version

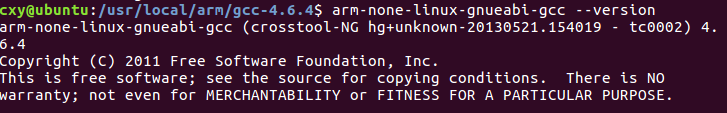

若出现下面，则成功。

arm-none-linux-gnueabi-gcc (crosstool-NG hg+unknown-20130521.154019 - tc0002) 4.6.4
Copyright (C) 2011 Free Software Foundation, Inc.
This is free software; see the source for copying conditions. There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.

已成功实现

第五步：下载编译内核部分

内核下载官网:https://www.kernel.org/,我选择了linux-4.4.229这个版本,你也可以选择其他版本,其他版本的编译过程也是类似的.如果官网下载比较慢的话,可以从下面这里下载:

链接：https://pan.baidu.com/s/1NFGSYQWZlgVuAy6yXu-xpQ
提取码：g00g

使用命令tar xvf linux-4.4.229.tar.xz解压缩

进入解压后目录

$ls arch/arm/configs/

acs5k_defconfig        cns3420vb_defconfig       ezx_defconfig         ixp4xx_defconfig      moxart_defconfig     nuc960_defconfig      raumfeld_defconfig      spear3xx_defconfig    viper_defconfig
acs5k_tiny_defconfig   colibri_pxa270_defconfig  footbridge_defconfig  jornada720_defconfig  multi_v5_defconfig   omap1_defconfig       realview_defconfig      spear6xx_defconfig    vt8500_v6_v7_defconfig
am200epdkit_defconfig  colibri_pxa300_defconfig  h3600_defconfig       keystone_defconfig    multi_v7_defconfig   omap2plus_defconfig   realview-smp_defconfig  spitz_defconfig       xcep_defconfig
assabet_defconfig      collie_defconfig          h5000_defconfig       ks8695_defconfig      mv78xx0_defconfig    orion5x_defconfig     rpc_defconfig           stm32_defconfig       zeus_defconfig
at91_dt_defconfig      corgi_defconfig           hackkit_defconfig     lart_defconfig        mvebu_v5_defconfig   palmz72_defconfig     s3c2410_defconfig       sunxi_defconfig       zx_defconfig
axm55xx_defconfig      davinci_all_defconfig     hisi_defconfig        lpc18xx_defconfig     mvebu_v7_defconfig   pcm027_defconfig      s3c6400_defconfig       tct_hammer_defconfig
badge4_defconfig       dove_defconfig            imote2_defconfig      lpc32xx_defconfig     mxs_defconfig        pleb_defconfig        s5pv210_defconfig       tegra_defconfig
bcm2835_defconfig      ebsa110_defconfig         imx_v4_v5_defconfig   lpd270_defconfig      neponset_defconfig   prima2_defconfig      sama5_defconfig         trizeps4_defconfig
bcm_defconfig          efm32_defconfig           imx_v6_v7_defconfig   lubbock_defconfig     netwinder_defconfig  pxa168_defconfig      shannon_defconfig       u300_defconfig
cerfcube_defconfig     em_x270_defconfig         integrator_defconfig  magician_defconfig    netx_defconfig       pxa255-idp_defconfig  shmobile_defconfig      u8500_defconfig
clps711x_defconfig     ep93xx_defconfig          iop13xx_defconfig     mainstone_defconfig   nhk8815_defconfig    pxa3xx_defconfig      simpad_defconfig        versatile_defconfig
cm_x2xx_defconfig      eseries_pxa_defconfig     iop32x_defconfig      mini2440_defconfig    nuc910_defconfig     pxa910_defconfig      socfpga_defconfig       vexpress_defconfig
cm_x300_defconfig      exynos_defconfig          iop33x_defconfig      mmp2_defconfig        nuc950_defconfig     qcom_defconfig        spear13xx_defconfig     vf610m4_defconfig

上面为支持的内核

versatile_defconfig和vexpress_defconfig都是比较常见的qemu支持的内核版本

在解压内核的根目录,执行如下命令来配置内核将要编译的平台:

make vexpress_defconfig

根据你安装的交叉编译器的版本,执行如下命令开始编译内核:

ARM=arm CROSS_COMPILE=arm-linux-gnueabi- make -j16

或者

ARCH=arm CROSS_COMPILE=arm-none-linux-gnueabi- make -j16

上述命令中ARCH=arm是指定编译的CPU架构是arm,而CROSS_COMPILE=arm-none-linux-gnueabi是指定交叉编译工具,最后的-j16是使用16个线程进行编译,通常选择你当前电脑CPU数量的二倍.

没有出现提示错误一般就编译成功了,常见编译后会出现类似如下的信息:

AS arch/arm/boot/compressed/piggy.gzip.o
LD arch/arm/boot/compressed/vmlinux
OBJCOPY arch/arm/boot/zImage
Kernel: arch/arm/boot/zImage is ready

成功完成

第六步用QEMU启动内核

内核文件arch/arm/boot/zImage就是我们最后编译成功的内核文件.我们来尝试启动一下这个内核.命令中-M指定内核运行的平台,-m指定内存大小,-kernel指定内核文件,-dtb指定设备树定义文件.

qemu-system-arm -M vexpress-a9 -m 512M -kernel arch/arm/boot/zImage -dtb arch/arm/boot/dts/vexpress-v2p-ca9.dtb

使用如下命令来指定内核日志输出的端口.其中-append指定内核启动的参数(后续在uboot启动的时候,也可以在uboot指定这个参数,我们在这里把内核输出console指定到了ttyAMA0这个串口),-serail设定串口转发到host机标准输入输出控制台(也就是你当前打命令的地方)

qemu-system-arm -M vexpress-a9 -m 512M -kernel arch/arm/boot/zImage -dtb arch/arm/boot/dts/vexpress-v2p-ca9.dtb -append “root=/dev/mmcblk0 rw console=ttyAMA0” -serial stdio


第三部分（24日下午）

第七步busybox下载与编译

官方下载地址:https://busybox.net/downloads/,我们选择下载了busybox-1.21.0.tar.bz2

如果下载比较慢可以从这里下载:

链接：https://pan.baidu.com/s/1rtNI5_lmIMx58McGIzaUWQ
提取码：lnf4

下载后首先解压缩:

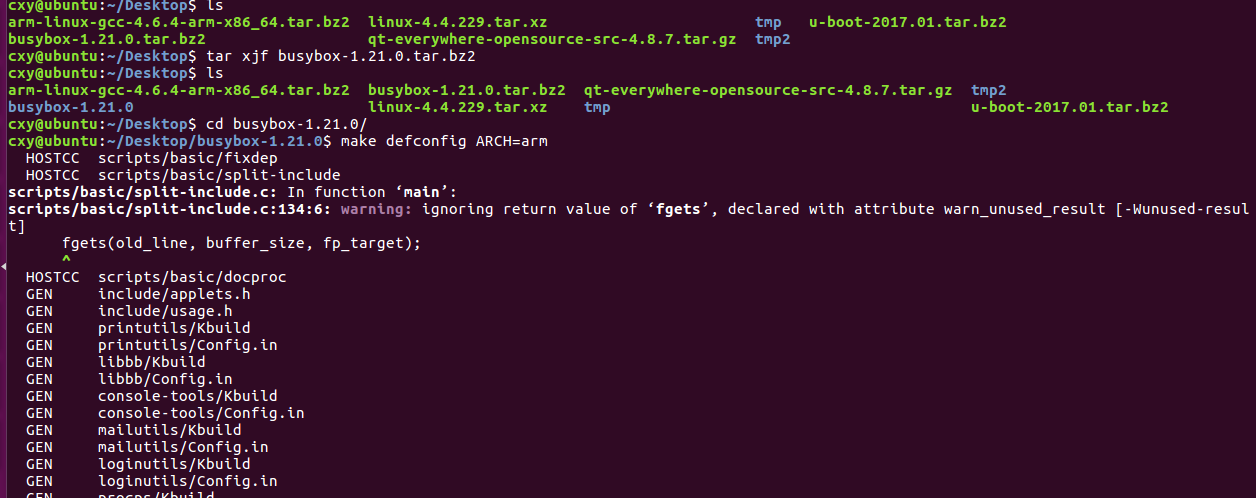

tar xjf busybox-1.21.0.tar.bz2

解压完成后,进入解压缩后的目录执行下面命令完成最初基本配置

make defconfig ARCH=arm

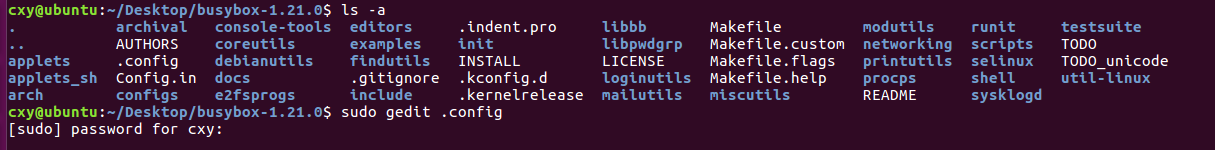

运行成功后,当前目录会出现一个.config的文件.为了日后运行方便,我们需要手工改成静态编译

你可以直接编辑.config将# CONFIG_STATIC is not set这句话改为CONFIG_STATIC=y

再执行如下命令进行编译:

ARCH=arm CROSS_COMPILE=arm-none-linux-gnueabi- make install

成功

第八步做一个文件系统

做一个最简单的文件系统image

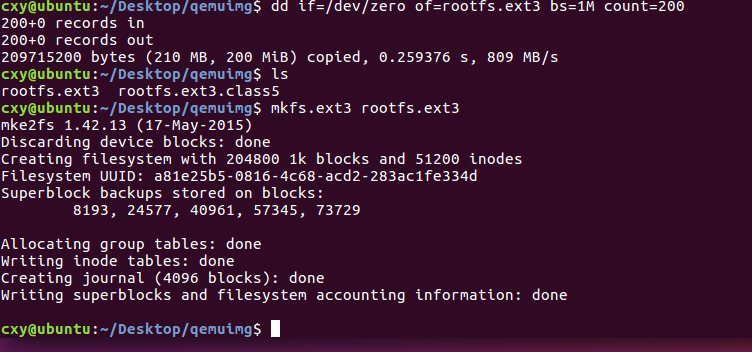

dd if=/dev/zero of=rootfs.ext3 bs=1M count=200
mkfs.ext3 rootfs.ext3
sudo mount -t ext3 rootfs.ext3 mnt
cd mnt
cp -rf busybox-1.21.0/_install/* .
cd ..
sudo umount mnt

这个rootfs.ext3就是最简单的文件系统image了.

成功

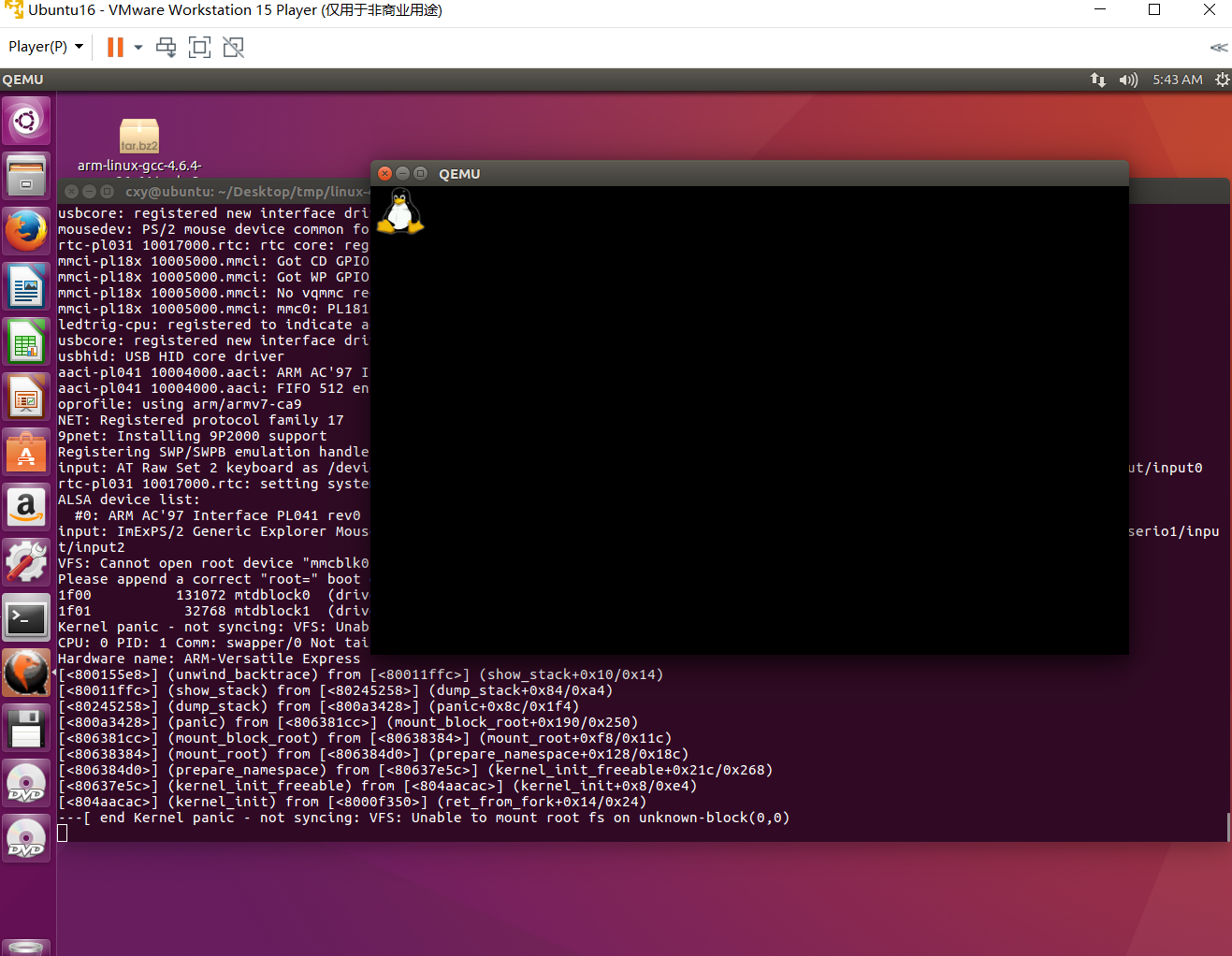

第九步QEMU启动内核加BusyBox

运行下面的命令

qemu-system-arm -M vexpress-a9 -m 1024M -kernel zImage -dtb vexpress-v2p-ca9.dtb -append “root=/dev/mmcblk0 rw console=ttyAMA0 init=/sbin/init” -sd rootfs.ext3 -smp 4 -serial stdio

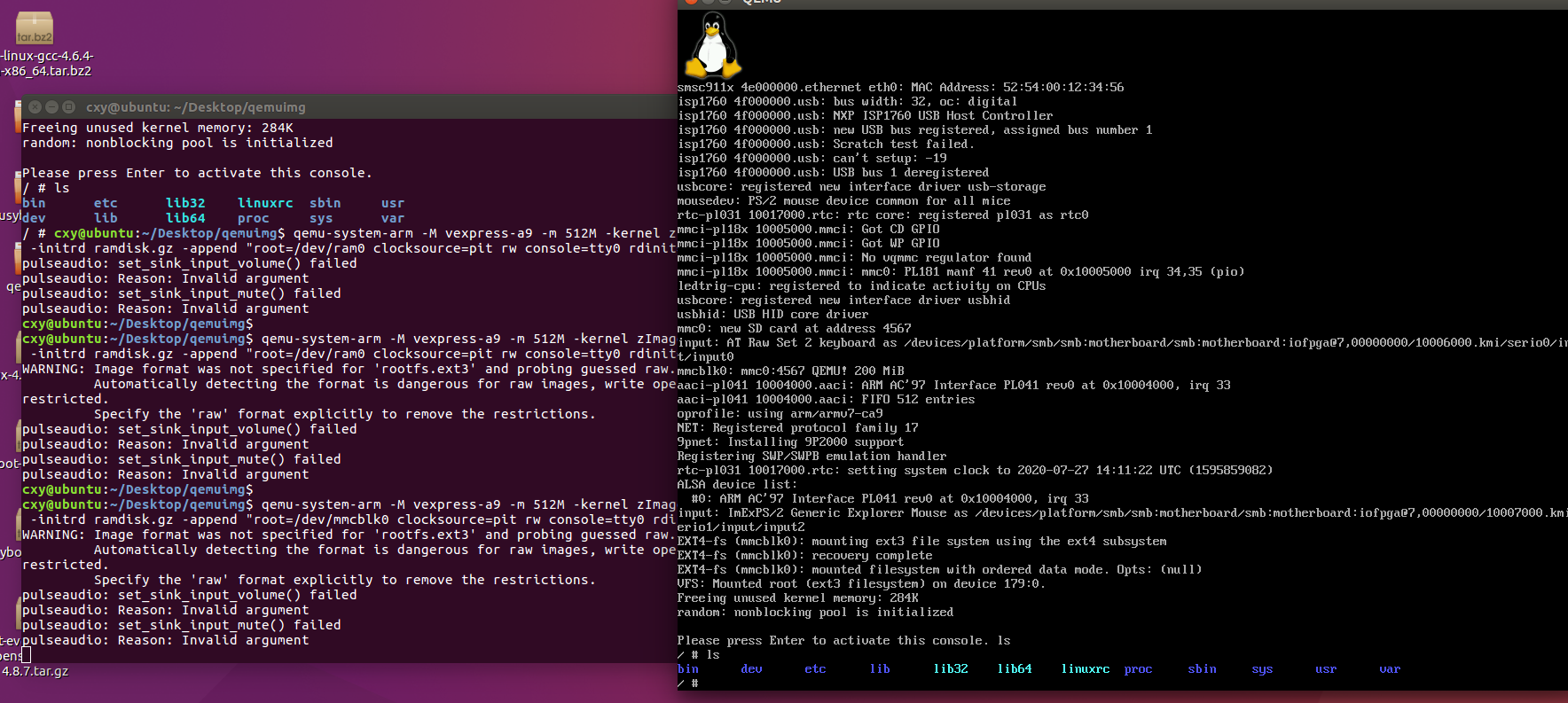

启动成功,


仔细看日志会发现:

can’t run ‘/etc/init.d/rcS’: No such file or directory

can’t open /dev/tty2: No such file or directory
can’t open /dev/tty4: No such file or directory

修改文件系统

从日志上看,加载文件系统已经成功了!但是启动/etc/init.d/rcS文件失败了,而且缺少/dev目录.所以我们需要稍微修改一下我们的文件系统

1
2
3

sudo mount rootfs.ext3 mnt
cd mnt
sudo mkdir proc sys dev etc etc/init.d

然后建立一个名为etc/init.d/rcS文件

#!/bin/sh
mount -t proc none /proc
mount -t sysfs none /sys
/sbin/mdev -s

给这个文件加上可执行权限,然后解除挂载

1
2
3

sudo chmod +x etc/init.d/rcS
cd ..
sudo umount mnt

再次启动文件系统


成功

qemu搭建arm开发环境2

准备

先对之前的步骤部分又执行了一遍

1	"C:\Program Files\qemu\qemu-system-arm.exe" -M versatilepb -m 16 -kernel vmlinuz-qemu-arm-2.6.20 -append "clocksource=pit quiet rw"

"C:\Program Files\qemu\qemu-system-arm.exe" -M vexpress-a9 -m 1024M -kernel zImage -dtb vexpress-v2p-ca9.dtb -append "root=/dev/mmcblk0 rw console=ttyAMA0" -sd rootfsubuntu18lxde.ext3 -serial stdio -smp 4

在Ubuntu的qemuimg文件夹运行

1	qemu-system-arm -M vexpress-a9 -m 1024M -kernel zImage -dtb vexpress-v2p-ca9.dtb -append "root=/dev/mmcblk0 rw console=ttyAMA0 init=/sbin/init" -sd rootfs.ext3 -smp 4 -serial stdio

第一步建立交叉编译环境

一开始运行老师给的代码

结果错误，

后来GUO同学给了这个修改后的代码，运行正常。

运行下面代码

1	qemu-system-arm -M vexpress-a9 -m 512M -kernel zImage -dtb vexpress-v2p-ca9.dtb -initrd ramdisk.gz -append "root=/dev/mmcblk0 clocksource=pit rw console=tty0 rdinit=/init" -sd rootfs.ext3

结果：

用gcc编译helloworld

交叉编译时出错，umont不可用导致mnt卸载不了，文件不能更新

重新写了一下代码，进入mnt文件夹中

sudo mkdir root
cd root/
sudo cp ~/src/test.arm .
cd ../..
sudo umount mnt
qemu-system-arm -M vexpress-a9 -m 512M -kernel zImage -dtb vexpress-v2p-ca9.dtb -initrd ramdisk.gz -append "root=/dev/mmcblk0 clocksource=pit rw console=tty0 rdinit=/init" -sd rootfs.ext3

在弹出的界面进入root运行test.arm

成功

交叉编译后的运行环境搭建成功.

第二步下载并编译QT4

准备

下载

官方下载地址:https://download.qt.io/archive/qt/4.8/4.8.7/

也可以从这里下载:

链接：https://pan.baidu.com/s/1SOsVu6--3ujsS9u9l9UIHA
提取码：83dw

解压，编译

1
2
3

tar xvf qt-everywhere-opensource-src-4.8.7.tar.gz
cd qt-everywhere-opensource-src-4.8.7
./configure -prefix /usr/local/qt-4.8.7-install -opensource -confirm-license -embedded arm -host-little-endian -no-cups -no-3dnow -nomake examples -nomake demos -nomake docs -xplatform /qws/linux-arm-gnueabi-g++ -little-endian -no-webkit

解压后

编译成功后

记住目录（交叉编译器）

1	/qws/linux-arm-gnueabi-g++

编译和安装开发环境

分别编译(make)和安装(make install)qt-4.8.7开发环境

分别执行

1 2	make sudo make install

检查是否安装完成，查看版本

1	qmake --version

如果找不到qmake可能是环境变量没有配置:

老师又给错了

1	export QMAKESPEC=/usr/local/qt-4.8.6-install/mkspecs/linux-arm-gnueabi-g++

正确的是

1 2	export QMAKESPEC=/usr/local/qt-4.8.7-install/mkspecs/linux-arm-gnueabi-g++ export QMAKESPEC=/usr/local/qt-4.8.7-install/mkspecs/qws/linux-arm-gnueabi-g++

如果你有多个qt版本,可以使用如下命令来切换你刚才安装的qt-4.8.7为默认版本

1	qtchooser -install -f default /usr/local/qt-4.8.7-install/bin/qmake

结果

qemu搭建arm开发环境

接上个文档

一开始就出现巨大问题，浪费了四五个小时，问题是路径找不到，可能是环境变量的设置问题

折腾了很长时间，问了两位同学，最后瞎整弄成功了，可以qmake 和 make了

第三步编写qt程序

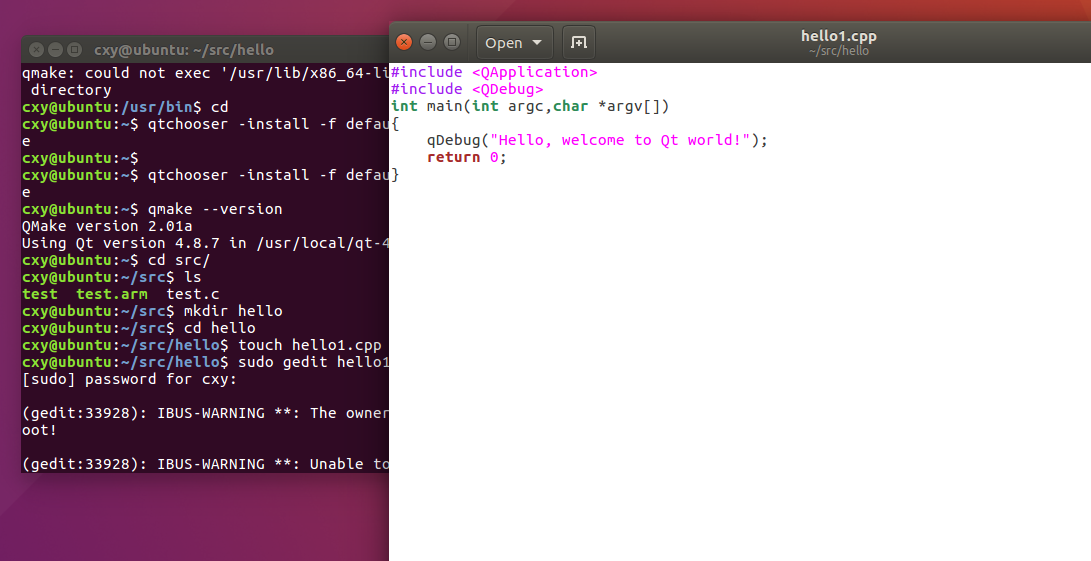

编写hello

建立文件夹及文件

mkdir src
cd src
mkdir hello
cd hello
touch hello1.cpp
sudo gedit hello1.cpp

再将代码复制到cpp中

#include <QApplication>
#include <QDebug>
int main(int argc,char *argv[])
{
    qDebug("Hello, welcome to Qt world!");
    return 0;
}


完成

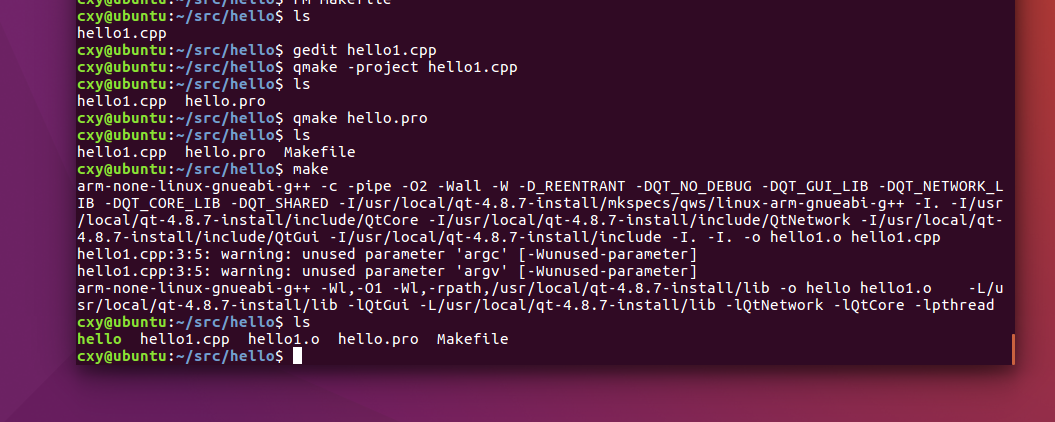

编译文件

输入qmake .make等等

1
2
3

qmake -project hello1.cpp
qmake hello.pro
make

建立ui文件并编译

建立main.cpp

内容为

#include<iostream>
#include<QApplication>
#include<QWidget>
#include<QPushButton>
#include<QPoint>
#include<QDebug>

int main(int argc,char** argv)
{
    QApplication app(argc,argv);//这个对象只能有一个 单实例
    QWidget widget;
    QPushButton button;
    widget.move(200,100);//位置
    widget.resize(300,400);//宽高

    button.setParent(&widget);//给它设置父窗口 就是嵌套到大窗口上
    button.move(100,100);
    button.setText("hello");
    button.resize(50,20);
    widget.show();//顶级窗口出现 可以最大最小化
    qDebug()<<"button pos:"<<button.pos()<<" "<<button.size()<<endl;

    return app.exec();
}

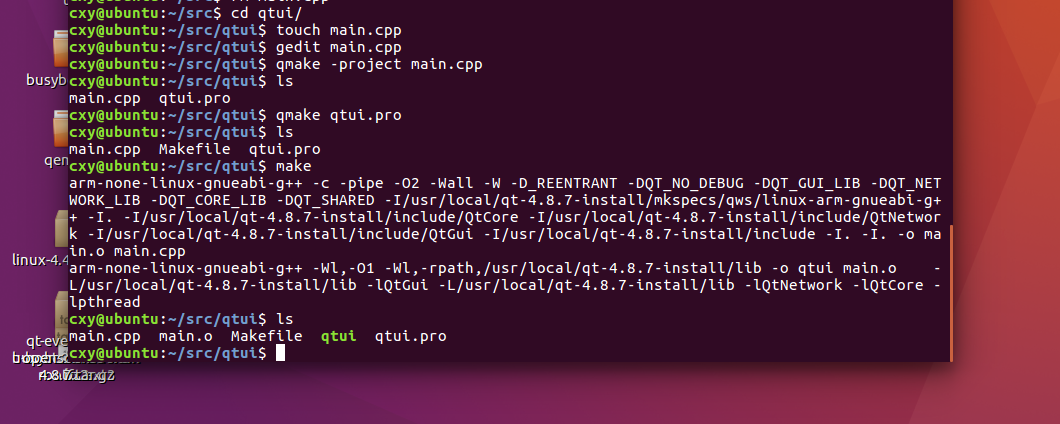

编译qtui文件

1
2
3

qmake -project main.cpp
qmake qtui.pro
make

实现如下图

第四步在BusyBox文件系统下增加QT运行环境

创建文件系统

转载mnt并把环境cp进来

sudo mount rootfsqt4.7.ext3 mnt
cd mnt
cd usr/local
cp -rf /usr/local/qt-4.8.7-install .
cd ../..

将编译的文件cp到文件系统

如果没有文件夹则重新建

mkdir home
cd home
mkdir root
cd root
cp ~/src/hello/hello .
cp ~/src/qtui/qtui .

解除挂载,准备运行QEMU

在mnt上层文件夹中运行

sudo umount mnt

第五步

运行

1	qemu-system-arm -M vexpress-a9 -m 512M -kernel zImage -dtb vexpress-v2p-ca9.dtb -initrd ramdisk.gz -append "root=/dev/mmcblk0 clocksource=pit rw console=tty0 rdinit=/init" -sd rootfs.ext3

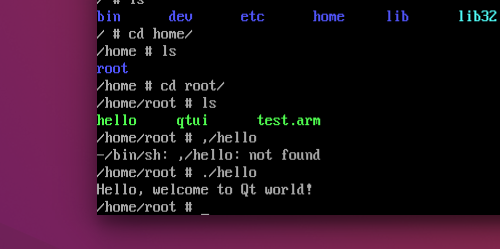

进入文件夹`./hello`运行qt程序hello

结果

执行`./qtui -qws`出现窗口

可能需要建立tmp文件夹

完成

HIT

曹新宇 19点13分

2020/7/28 安徽宿州
